Caso práctico · Tuberías de agua de mar
Una línea de agua de mar de 16" en una plataforma: tres inspecciones en cuatro meses
En las líneas de agua de mar de refrigeración, la incrustación y el óxido se acumulan en el interior de la tubería y aceleran la corrosión. En una plataforma se instaló un Merus Ring en la línea de agua de mar 706, de 16", y se siguió el estado interior de un tramo durante varios meses. La inspección fue únicamente visual, con fotografías tomadas el 10 de septiembre, el 29 de octubre y el 28 de diciembre de 2017.
El ensayo
El objetivo era comprobar si Merus Ring reduce la incrustación interior de la tubería y, con ella, el mecanismo de corrosión. Se inspeccionaron tres puntos del tramo: una tubería con ánodo de sacrificio (sección 1), un tramo recto (sección 2) y un filtro (sección 3).
Merus Ring se coloca por el exterior de la tubería, sin cortes, sin productos químicos y sin detener la operación. Emite oscilaciones activas de baja intensidad que atraviesan la pared de la tubería y se propagan en la dirección del flujo.

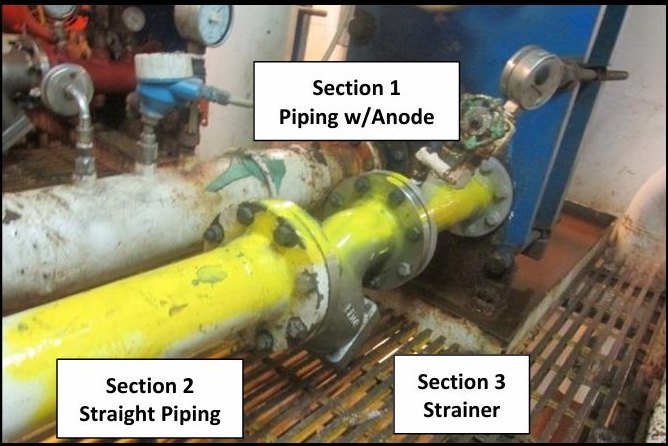

Línea 706, 16". Fuente: Merus GmbH.
Tubería con ánodo

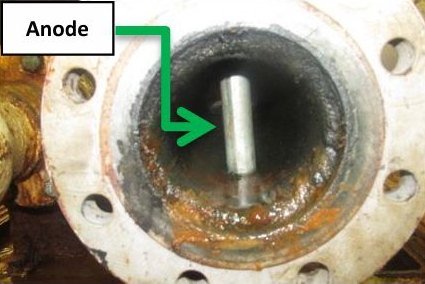

El 10 de septiembre se instaló un ánodo nuevo. El 29 de octubre presentaba un desgaste del 10 %, dentro del ritmo normal, y el 28 de diciembre no se observó más degradación significativa.

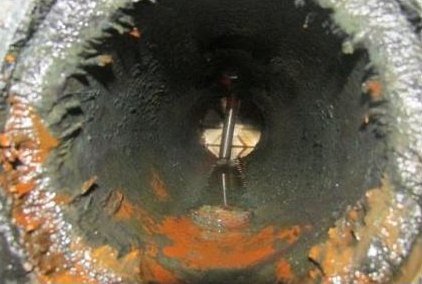

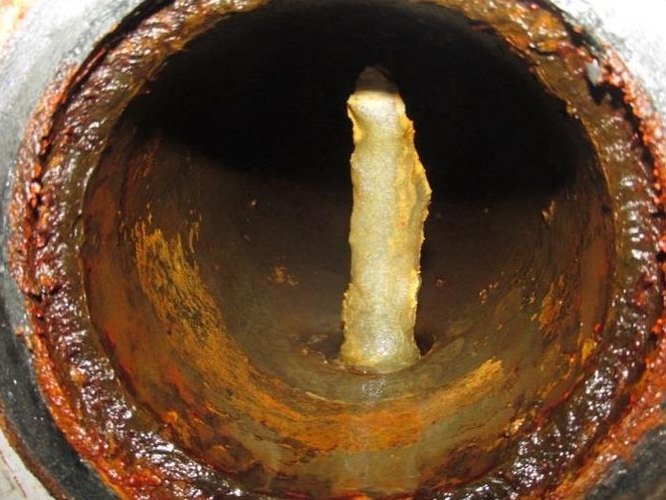

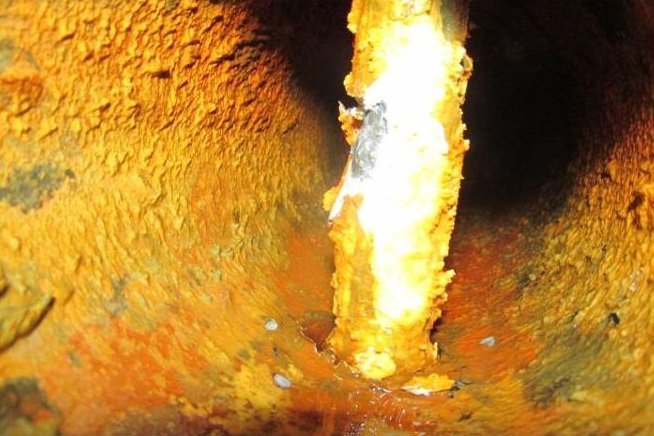

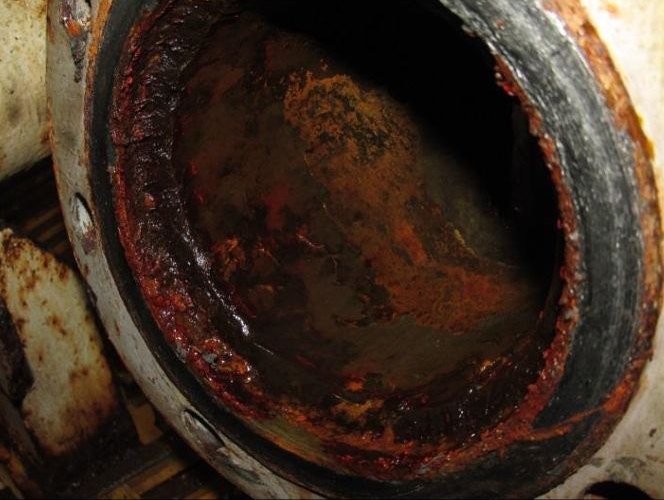

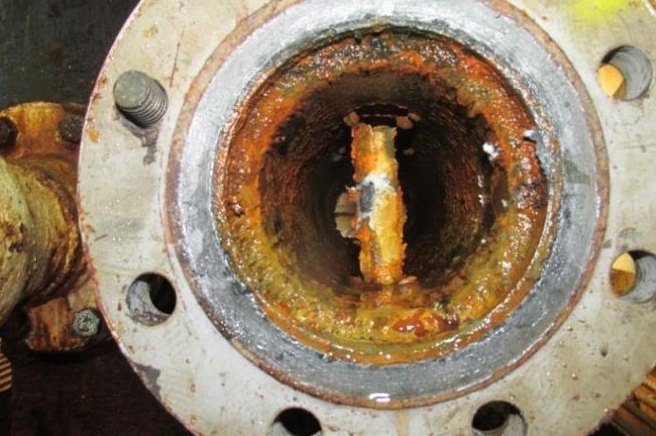

Sección 1, tubería con ánodo. Fuente: Merus GmbH.
Tramo recto
El tramo recto de tubería se inspeccionó en las mismas tres fechas.

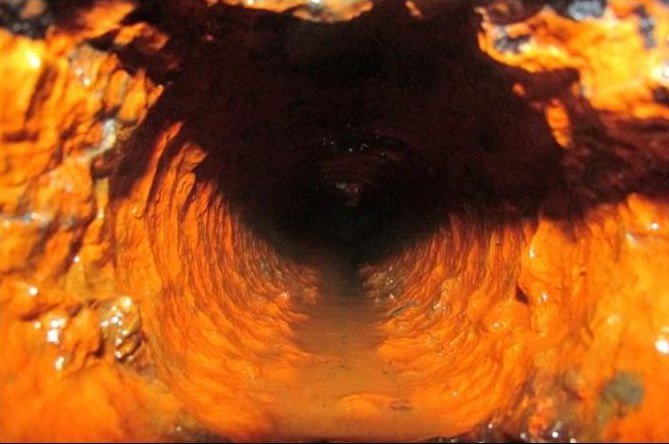

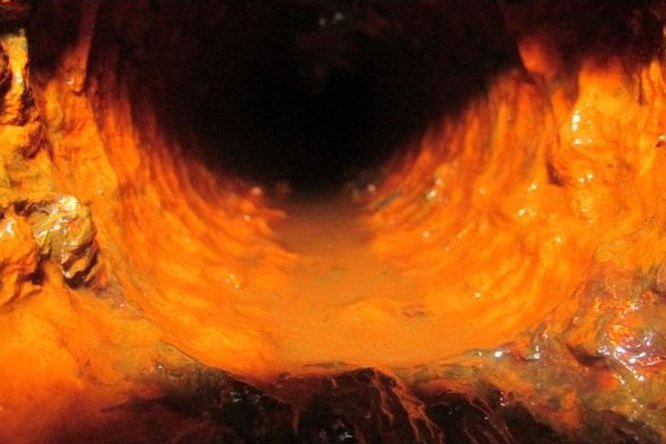

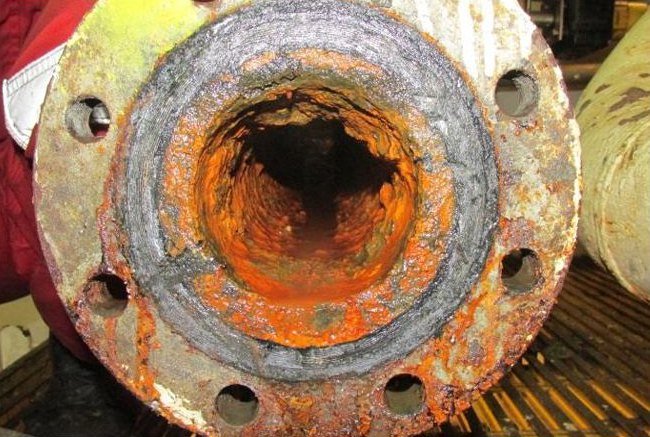

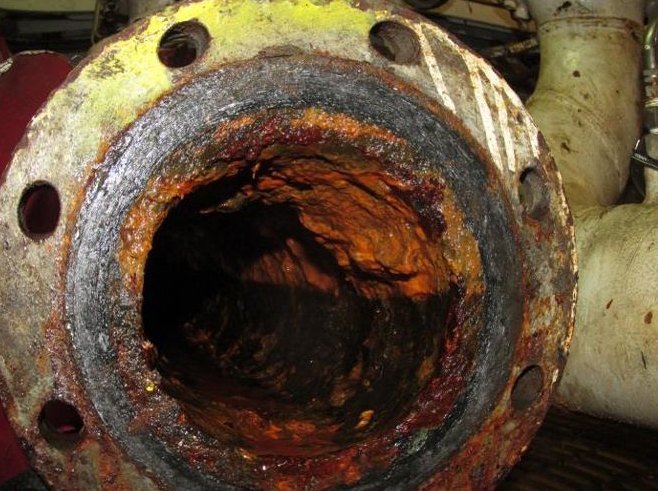

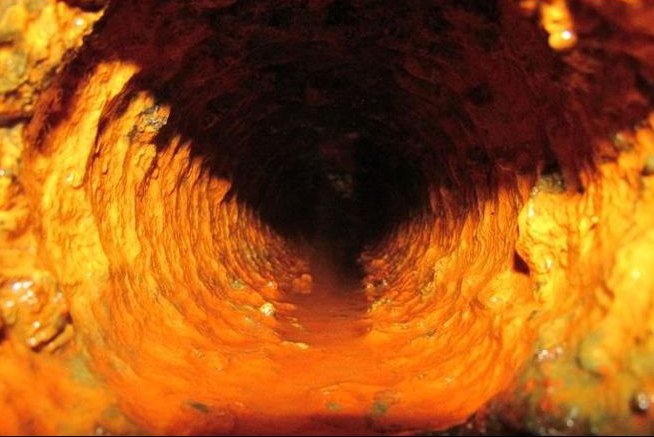

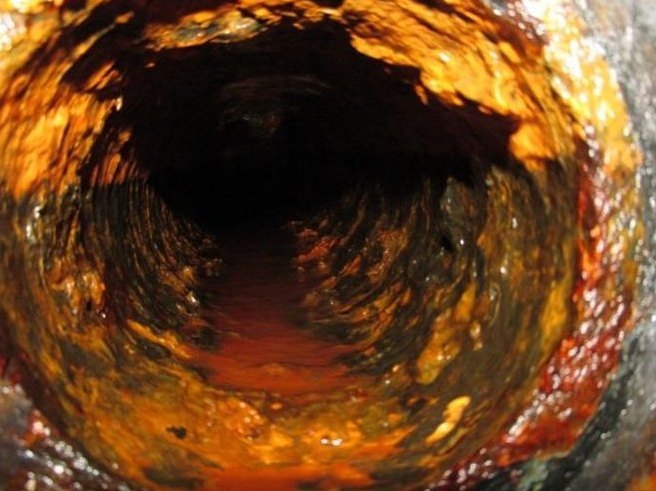

Sección 2, tramo recto. Fuente: Merus GmbH.
Filtro
El filtro se inspeccionó en las mismas tres fechas.

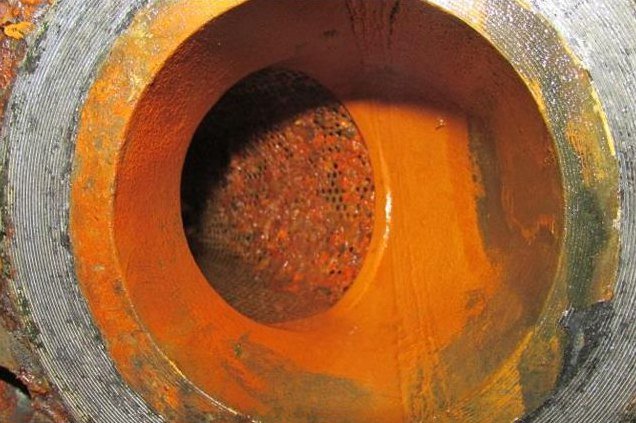

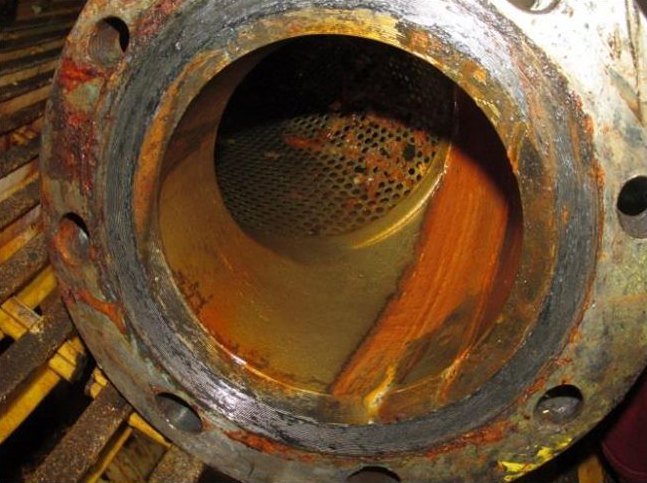

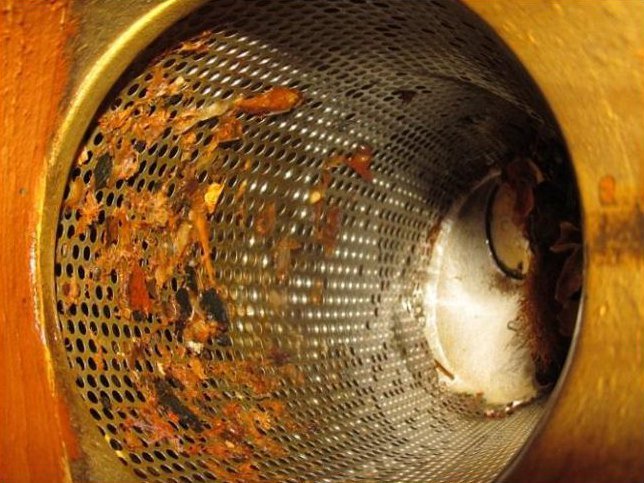

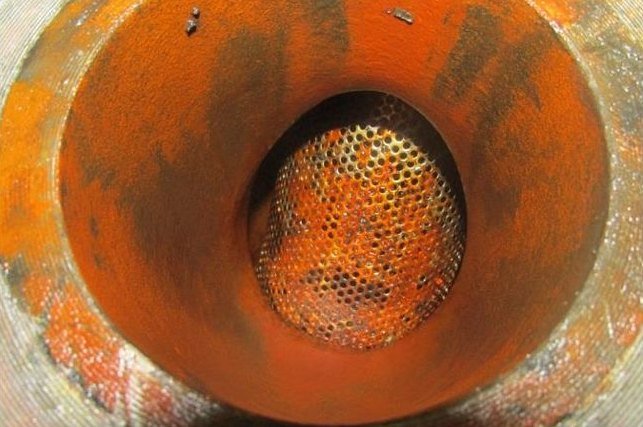

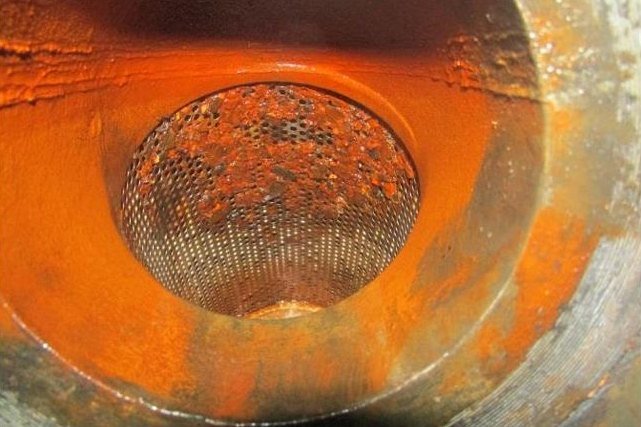

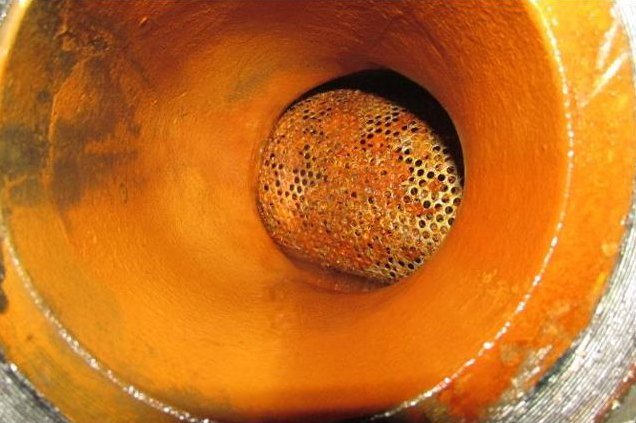

Sección 3, filtro. Fuente: Merus GmbH.
Lo que se observó
La comparación de las fotografías de septiembre, octubre y diciembre de 2017 muestra buenos resultados en general, y el ensayo con Merus Ring se consideró positivo en estas condiciones.
El efecto del anillo no solo evita que se forme incrustación, sino que con el tiempo elimina la ya existente en el interior de la tubería. Así se confirmó in situ durante el ensayo.
El equipo cumplió las expectativas de rendimiento iniciales y preservó el estado interior de la tubería evaluada.
